Carte mère D2C

Exploration du chipset D2C par NZO

Les dessous du chipset D2C :)

Désolé les gars ce tuto ne traite pas de lingeries ou autres choses du style... celui ci a pour but de faciliter les reparations consecutivent à des poses de puce ratées :) (pattes cassées avec le wii-clip, pattes arrachées, pistes coupées ...etc)

En effet, il etait jusqu'ici tres compliqué de reparer les connections deteriorées passant sous le chipset....

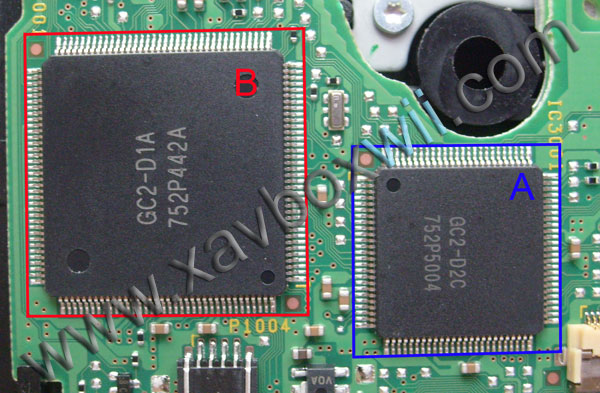

Carte avec tous les composants (orientation des photos A et B)

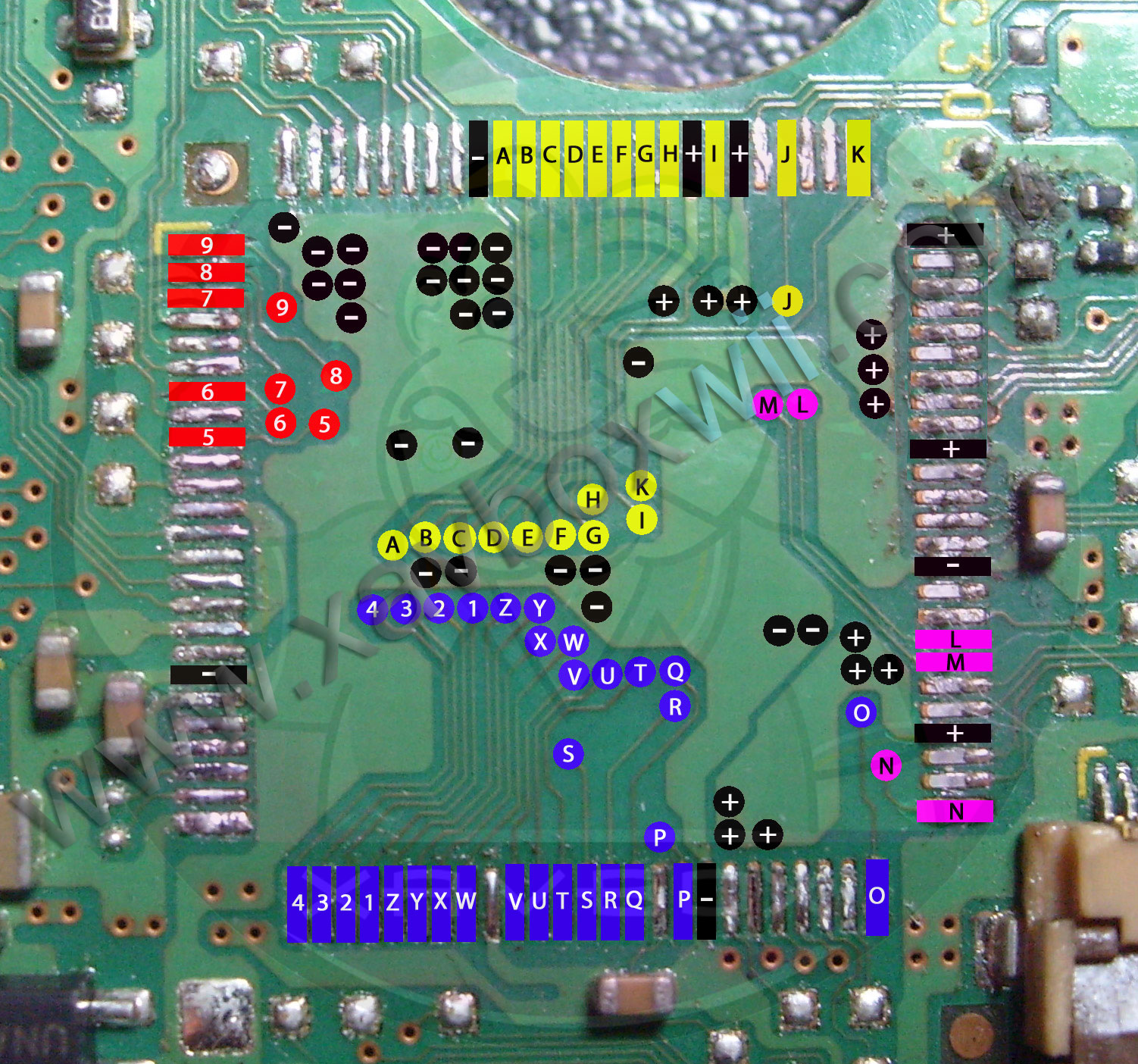

Sous le chipset D2C (Cadre A)

Pour faciliter la recherche les pattes d'interet (pour la pose d'une D2Ckey...) ont toutes été marqué ainsi que les pastilles correspondantes (le codes couleurs est là pour la clarté de l'ensemble..)

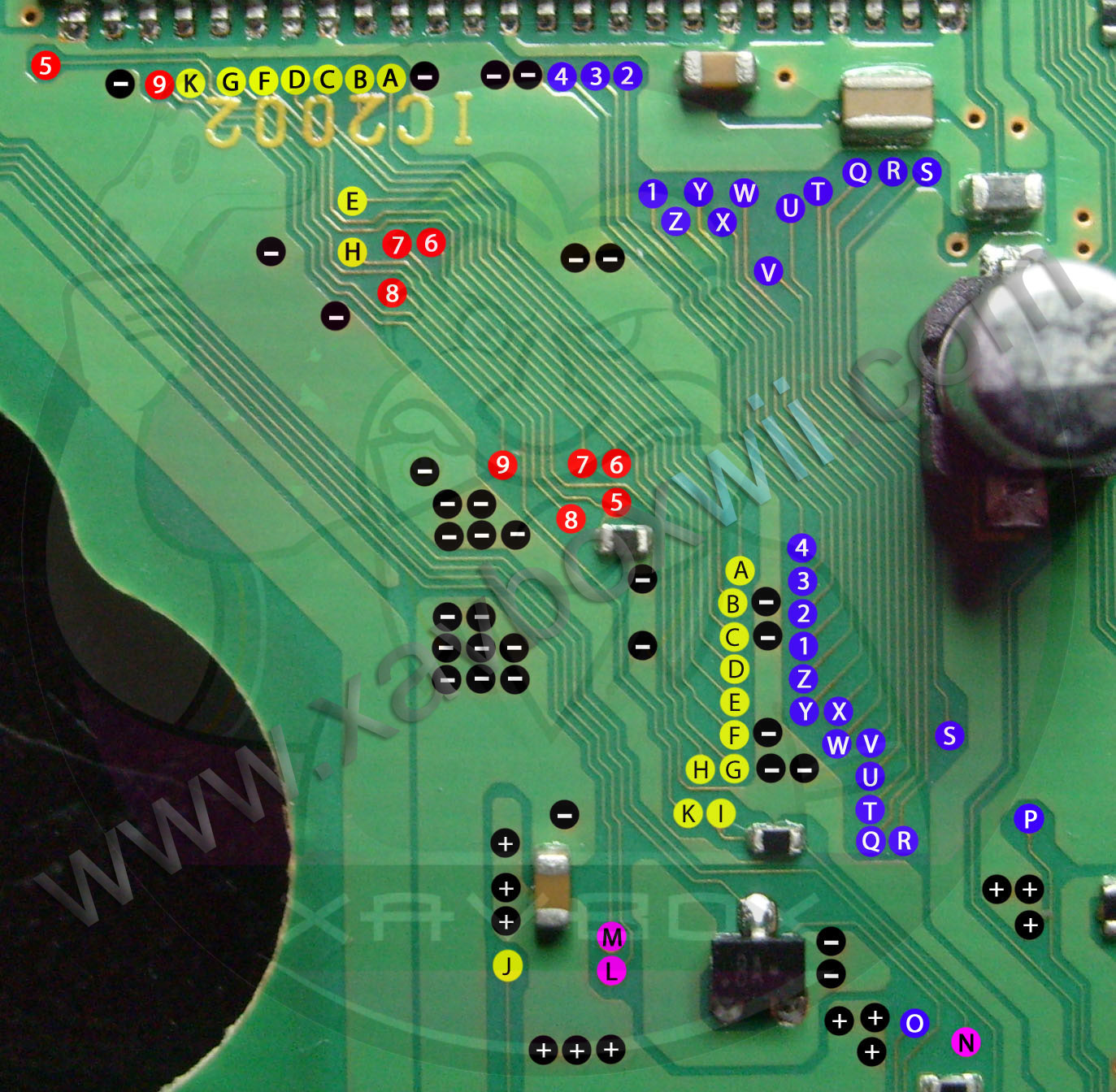

Sous le PCB (correspondance entre les deux faces...)

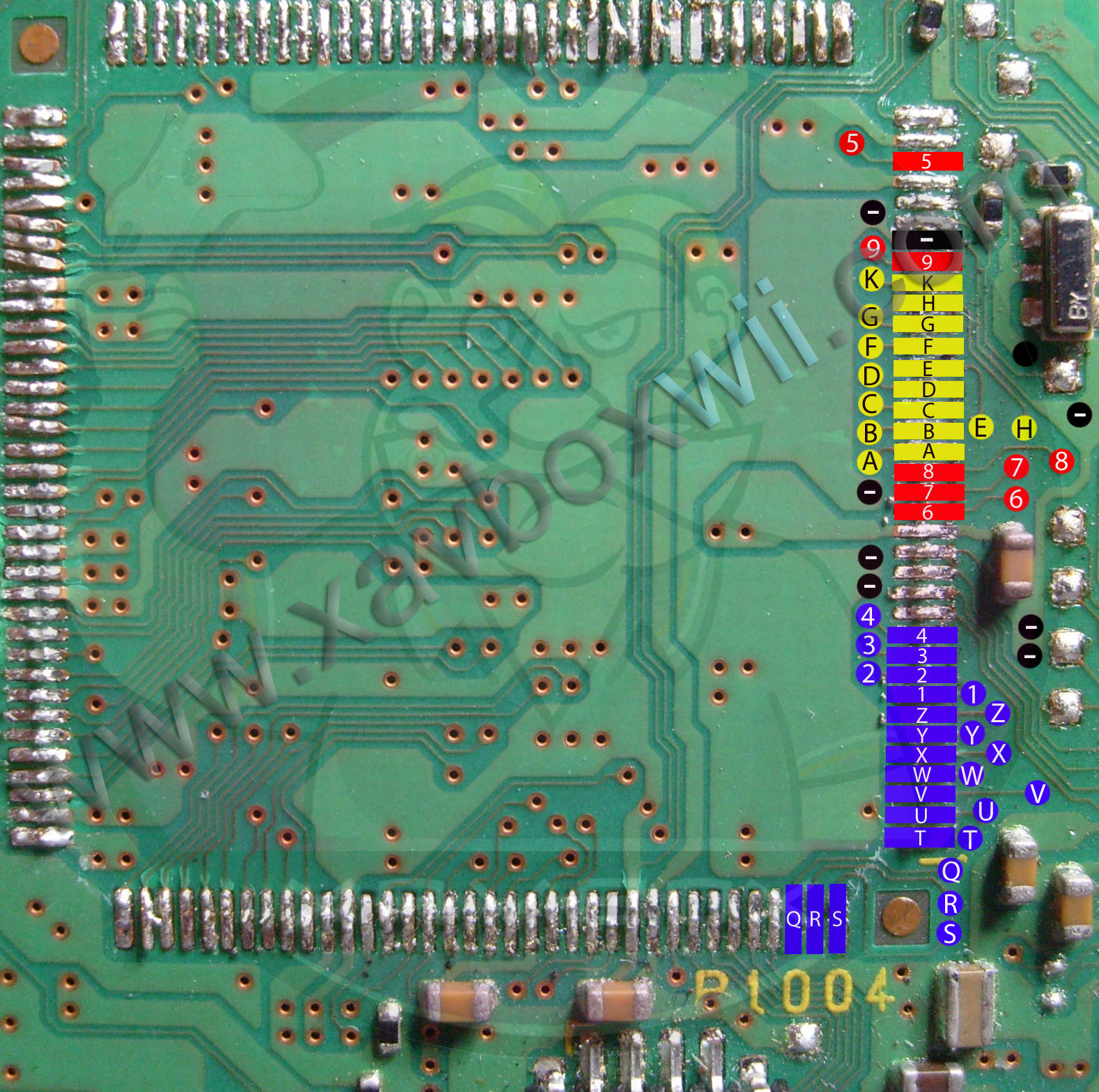

Sous le chipset GC2-D1/D1A (Cadre B)

NB: Nous ne sommes pas responsable des dégats que vous pourriez faire en vous servant de ce tuto pour reparer vous même votre wii endommagée

(si vous avez raté la pose d'une puce sur votre console le mieux est de faire appelle a un poseur experimenté près de chez vous avant qu'il ne soit vraiment trop tard ;)

ce tuto est reservé au poseur confirmés :)

Tuto réalisé par NZO le 2 février 2008
