Montage de la nand flash
de la wii en externe

Réalisé par Bonx

Le but de ce montage est de permettre de facilement switcher entre différentes versions de dashboard de la wii et de tester en toute tranquillité des mises à jours ou autres programmes.

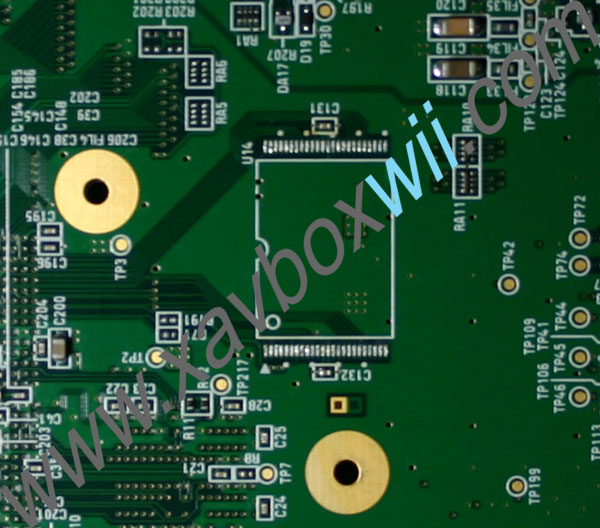

A partir d’une wii neuve, jamais branchée, j’ai dessoudé la mémoire flash de la console comme ci-dessous :

Le connecteur le plus utilisé pour les mémoires flash est le connecteur de carte xd.
J’ai donc dessoudé un tel connecteur sur un adaptateur de cartes pour pc et je l’ai ensuite soudé sur la carte mère de la wii au niveau des emplacements des cartes gamecube.

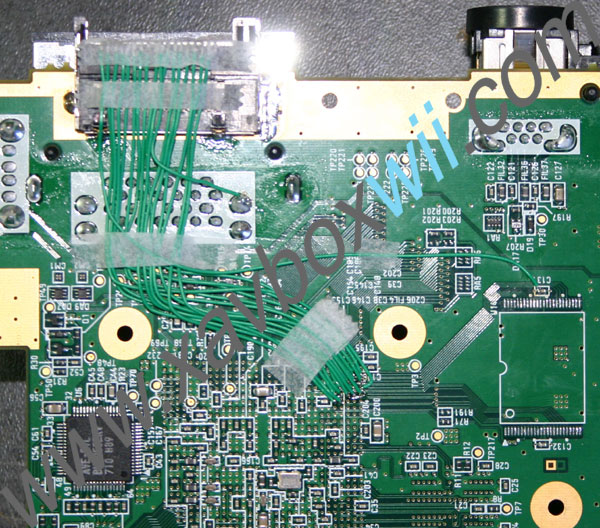

Afin de réduire les longueurs de pistes et de fils au maximum entre le processeur et la mémoire, je suis parti directement des vias de connexion présents sous le cpu en les grattant légèrement.

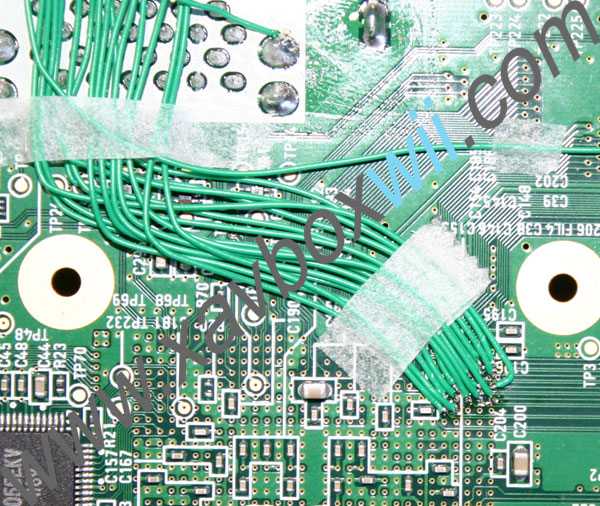

C’est un peu serré, mais en organisant les fils, on arrive à tout caser.

Une fois cette opération terminée, il faut remonter le tout en conservant un minimum d’aspect esthétique.

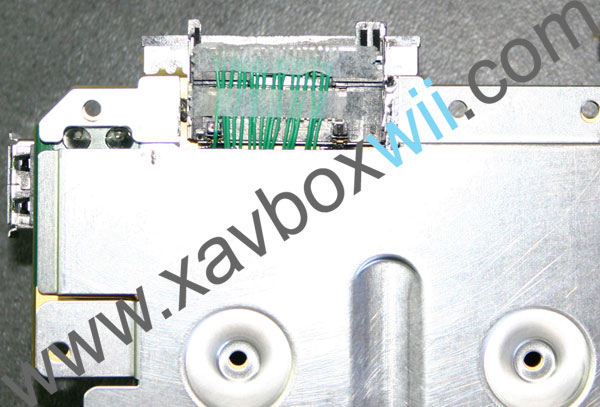

Le capot métallique doit être usiné afin de laisser passer le connecteur xd.

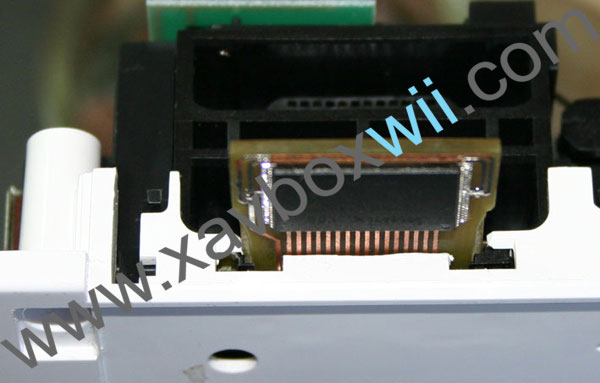

C’est au tour du carter plastique d’être ajusté pour permettre l’insertion de la carte

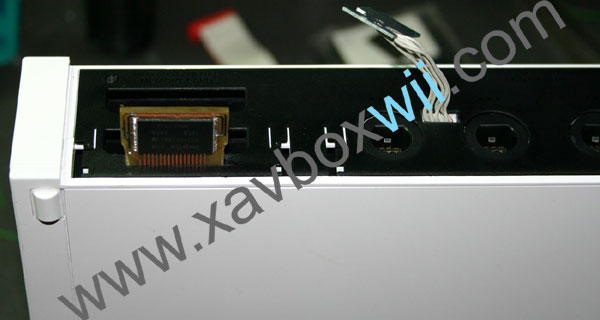

La wii dispose maintenant d’un nouveau connecteur

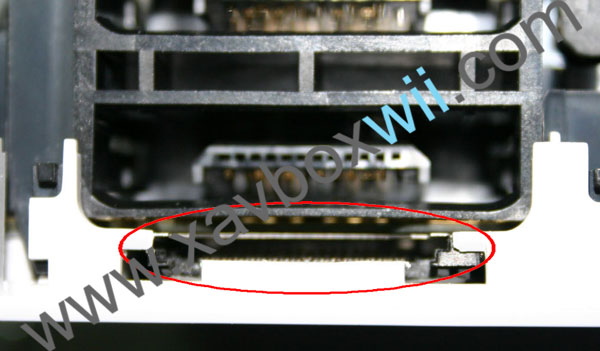

Une petite découpe dans le cache plastique noire et les découpes sont terminées

Il reste maintenant à souder des mémoires nand flash sur des pcb pour disposer de plusieurs cartes.
J’ai essayé de lire le contenu de la mémoire avec une puce infectus en soudant un autre connecteur de carte xd.
Le programme de dump de mémoire infectus est buggué, il ne lit correctement que le premier quart de la mémoire, le reste est erroné.
Dupliquer la mémoire avec une puce infectus équivaut donc à une wii briquée.
Une nouvelle version du programme pour l’infectus est sortie, celle-ci corrige peut être le problème.

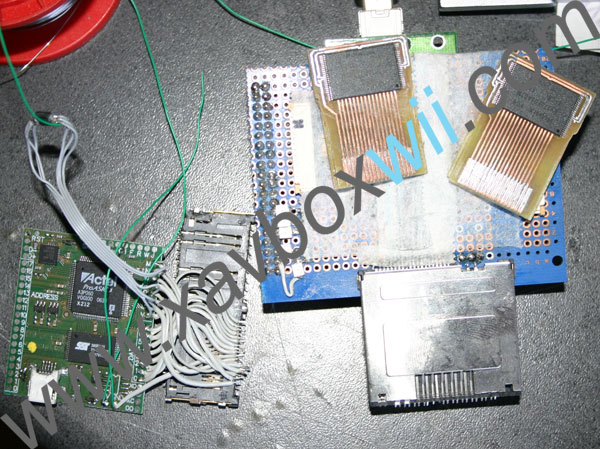

J’ai donc adapté mon propre programmateur de mémoire flash (à base de chipset cypress EZ-FX2) en adaptant les fonctions pour lire et écrire ce nouveau type de mémoire.
J’ai ainsi pu cloner la version de base (2.1) et tester différentes mises à jour de la console.

Attention, tous les types de mémoires ne sont pas compatibles avec la wii.
Il semblerait que celle-ci effectue une vérification du composant employé en checkant son id.

Les deux références valables sont :

Hynix HY27UF084G2M
Samsung K9F4G08U0A

Ces mémoires se trouvent dans certaines clés usb de 512Mo ou 1Go (deux chips de 512Mo)
Les cartes xd de 512Mo ne passent hélas pas ! Dommage car c’était encore plus joli.

Réalisé par Bonx le 31 mars 2008
