Installation de la Wiikey

Soudure d'une puce Wiikey

Il y a deux modes différents pour poser la Wiikey :

• soudure de la wiikey directement sur la carte mère
• soudure de la wiikey à l'aide de fils

Voyons en Détails les différentes possibilitées...

Installation de la Wiikey :

Cette fois-ci, c'est Pedro93 qui à été désigné pour tester la Wiikey

1/ soudure de la wiikey directement sur la carte mère

C'est la méthode conseillée par la Team Wiikey
On étame les parties à souder avant de poser la puce sur la carte mère, puis on s'y met...

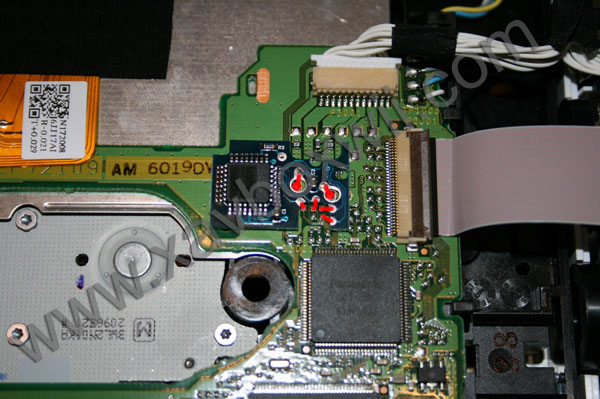

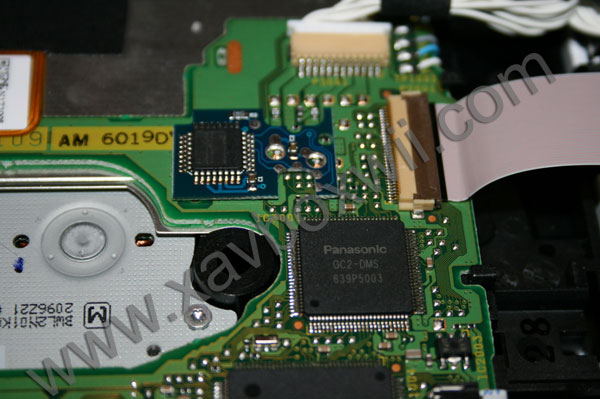

on pose la puce	on relit les points (rouge)

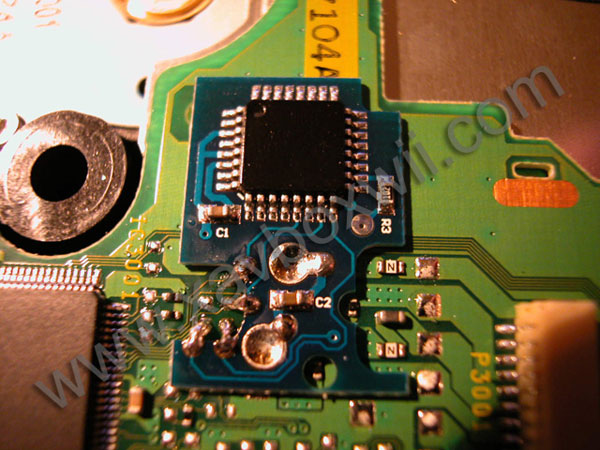

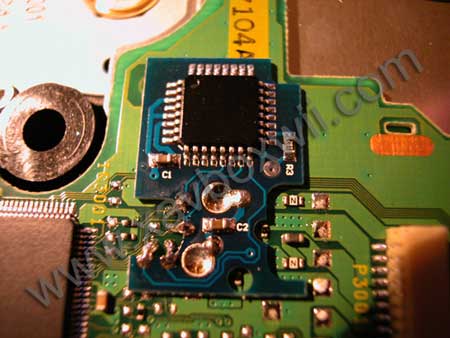

et voilà le résultat une fois la puce Wiikey posée

Remarque :

Les points à souder ne sont pas très bien ajustés à la carte mère, il faudra donc "laisser couler" la soudure jusqu'au point, mais faites attention à ce que les points ne se touchent pas, ou à ne pas décoller les "pastilles"

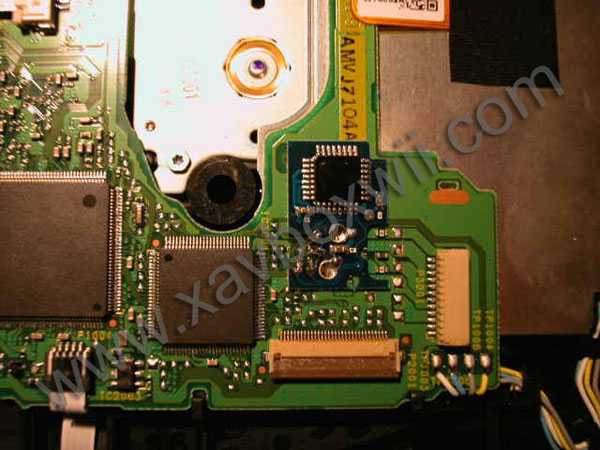

Admirez la pose de la puce Wiikey réalisée par Pedro93

Mais il existe également une autre façon de souder la puce...

2/ soudure de la wiikey à l'aide de fils

C'est la méthode que je préfère, comme beaucoup de poseurs de puces.

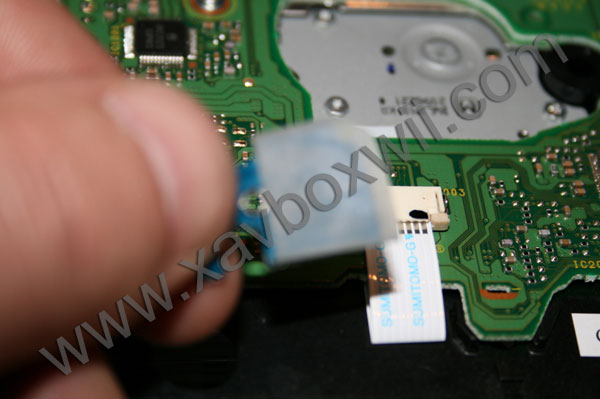

on met du scoth au dos de la puce et on soude les fils...

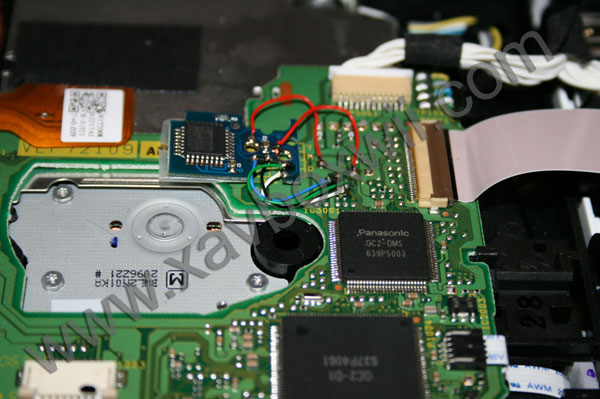

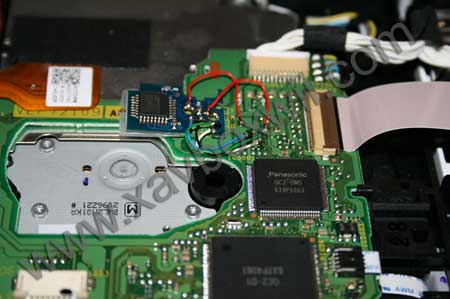

et voilà le "travail"

Encore une pose de puce parfaite réalisée par Pedro93

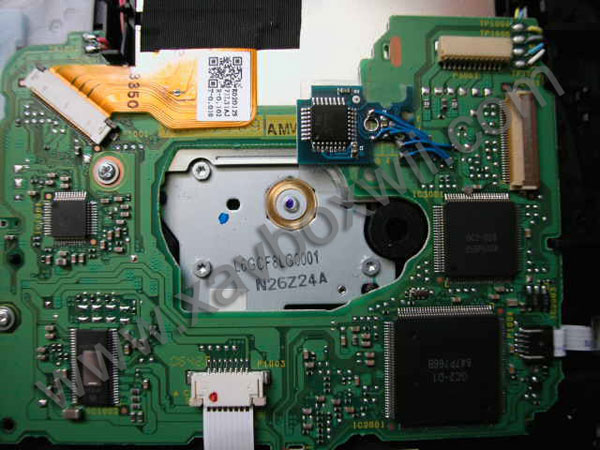

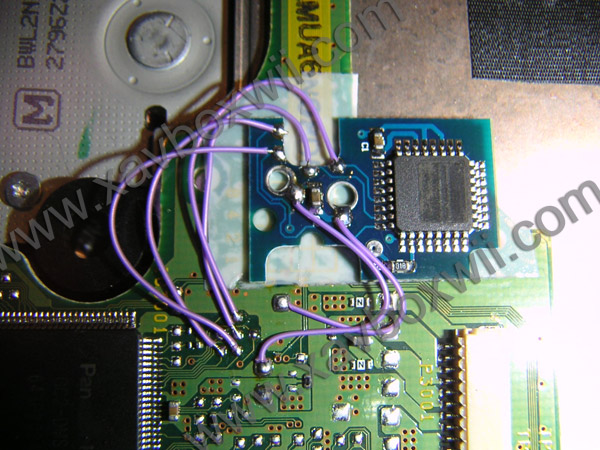

pose de puce Wiikey version Josky57

Remarque :

Attention à ne pas trop chauffer au niveau des pastilles de la carte mère car si votre fer est trop, ou que vous insistez trop, alors elle se décollera et vous n'aurez plus qu'à souder directement sur le Chip (cliquez sur la page réparation pour le voir)

Installation de la Wiikey en vidéo :

Et comme une vidéo c'est mieux qu'un long discourt, voici comment on soude une puce Wiikey (notez l'étamage des points de soudure avant l'installation de la puce).

Comme vous l'avez remarqué, c'est rapide...

test réalisé par et Pedro93 (10 mars 2007)
puis par Xavbox (18 mars 2007)

Source : www.wiikey.cn pour les Wiikey originales
