Merci à la Team Infectus pour le Jtag envoyé pour le test :-)

Comme mon paquet s'était perdu en route (thank you "la Poste"), c'est notre Poseur de puces xam1311 qui s'est chargé de tester le Jtag

Présentation du Jtag :

JTAG signifie Joint Test Action Group est le nom de la norme IEEE 1149.1 intitulé "Standard Test Access Port and Boundary-Scan Architecture". Depuis 1990, le JTAG a été normalisé.

Le bus JTAG est un bus série composé des 5 signaux de contrôle suivants:

TMS, (Test Mode Select) Signal d'activation de la communication JTAG,
TCK, (Test ClocK) Horloge,
TDI, (Test Data Input) Entrée des données,
TDO, (Test Data Output) Sortie des données,
TRST, (Test ReSeT) Réinitialisation. Ce signal optionnel est actif au niveau bas.

Dans notre cas, seul le Jtag qui permet de mettre à jour la puce Argon nous interresse. Il est livré sans le câble USB nécessaire à son utilisation.

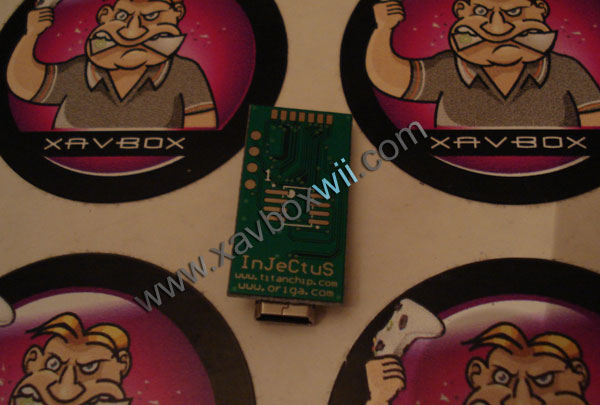

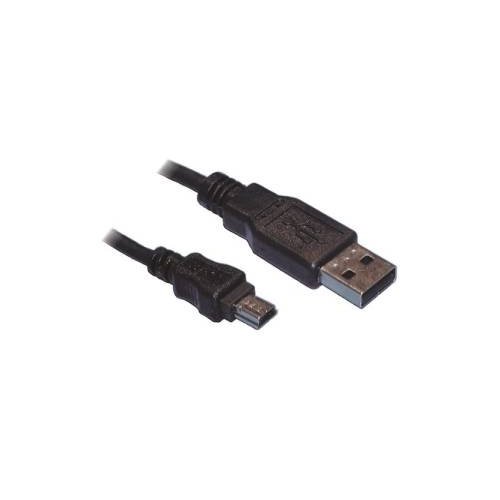

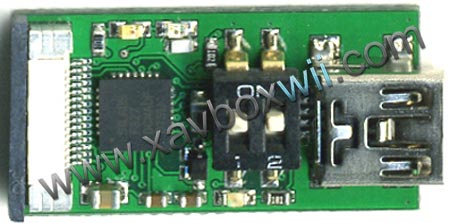

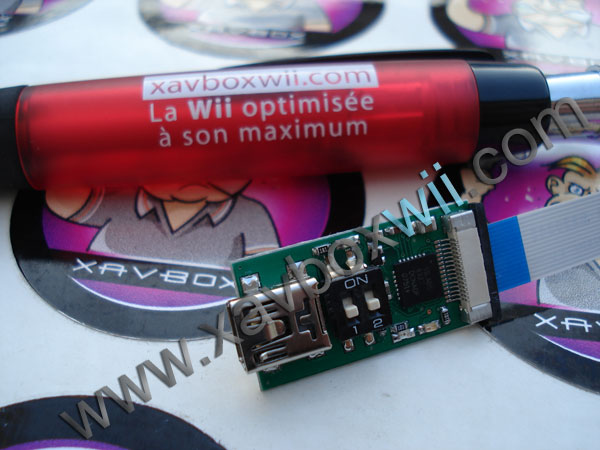

Jtag de face	Jtag de dos	câble USB non fourni

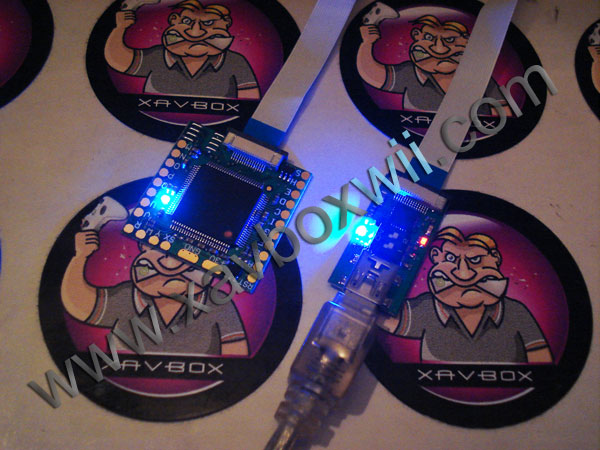

programmation de l'Argon à l'aide du Jtag

Test du Jtag par xam1311 :

Après les péripéties de Xav et de son programmateur BBQ qui chauffe à mort sa argon , je vous présente le programmateur Injectus pour argon.

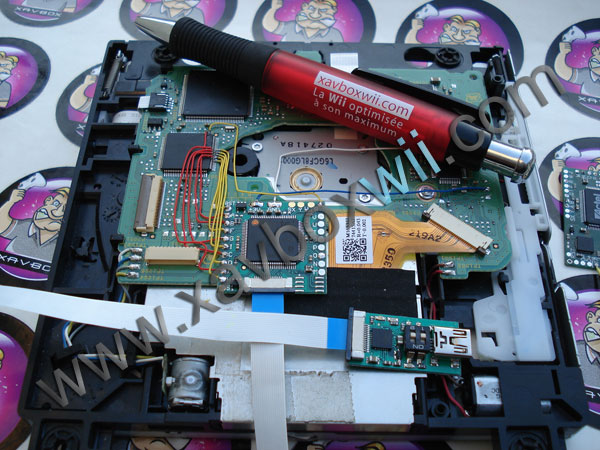

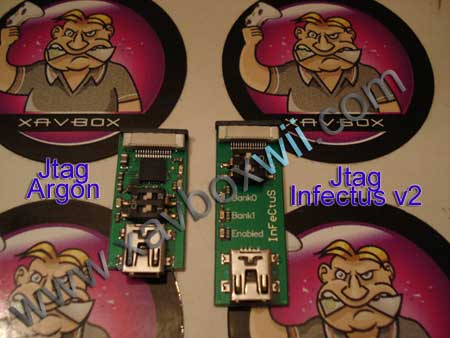

pour éviter les problèmes, voici une photo envoyé par Xavbox
montrant le Jtag à côté du programmateur Infectus v2

Tout d'abord vous aurez besoin de plusieurs choses pour mettre à jour votre argon

Une wii pucée Argon évidemment avec son FLAT cable qui sort de la WII
Un injectus

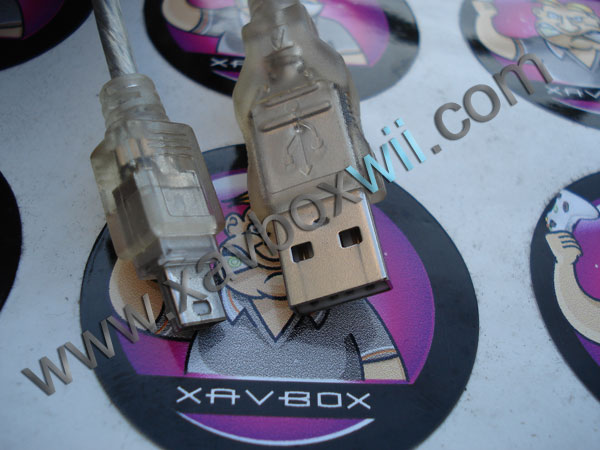

Un cable usb Male Male type transfert de donnée (celui de la psp ou pour le transfert de l'apn numérique vers l'ordi ça va très bien )

Infectus Programmer 0.0..3.8 Beta2
Les drivers Usb 3.1 Infectus
Un firmware argon ( le plus récent au moment du tuto : 1.4 ) ça va vite à la team infectus :D

Maintenant que tout est prêt on va passer aux choses sérieuses
Tout d'abord brancher votre injectus à votre pc , nous allons l'installer avec les drivers fournis par la team pour qu'il soit reconnus correctement

Votre pc va détecter automatiquement qu'un nouveau périphérique a été branché

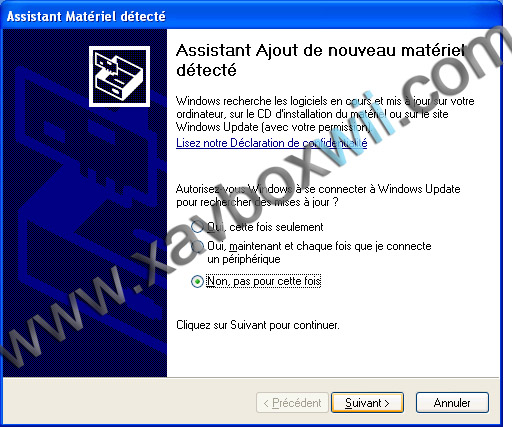

Cliquez sur « non pas pour cette fois « et sur « suivant »

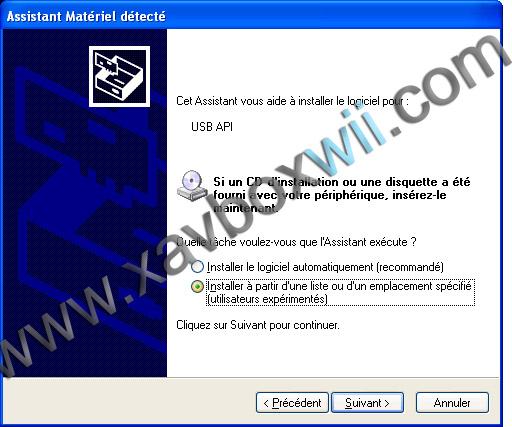

Vous arrivez sur cette fenêtre sélectionnez « à partir d'un emplacement spécifié « et cliquez sur suivant

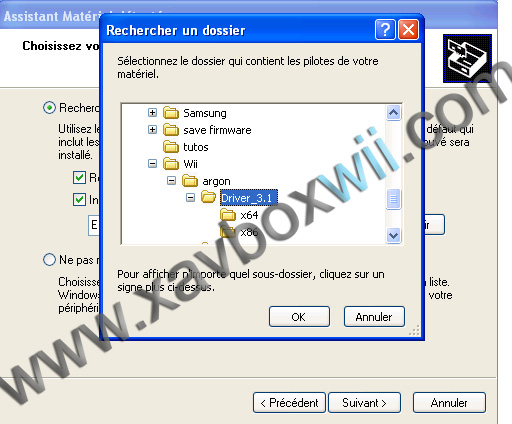

Aller chercher dans l'arborescence le dossier dézippé des drivers infectus cliquer sur ok et suivant

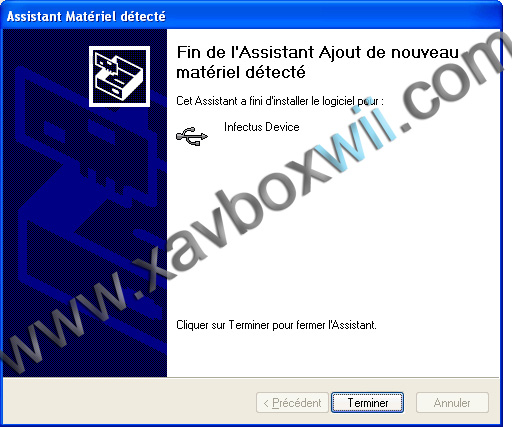

Votre injectus est correctement installé

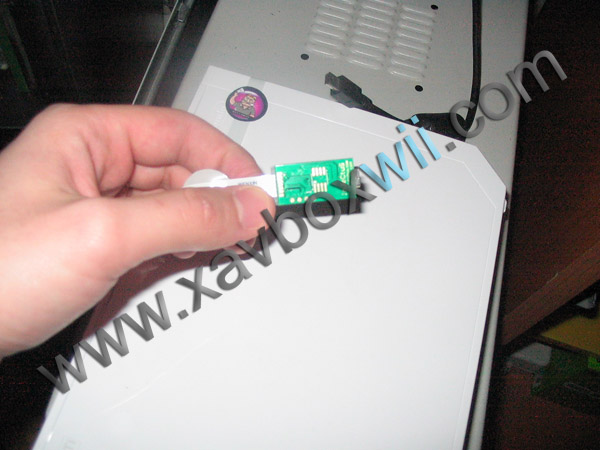

Maintenant débranchez l'injectus du port usb pour mettre la nappe du cable

Assurez vous que le cable est bien enfoncé dans le connecteur ainsi que celui correctement refermé pour éviter que la nappe se retire pendant le flash ....

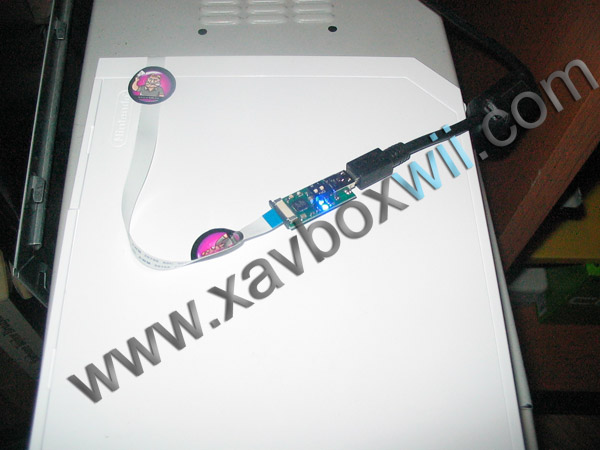

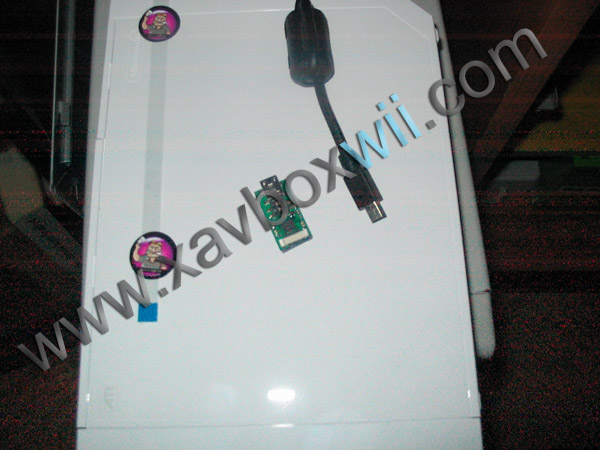

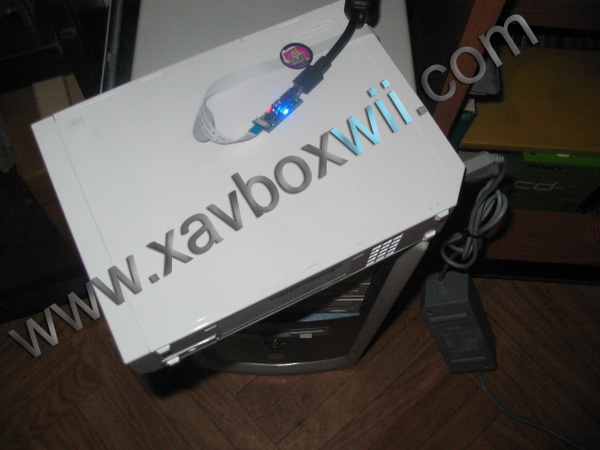

Brancher maintenant l'injectus au port usb

et allumer votre console

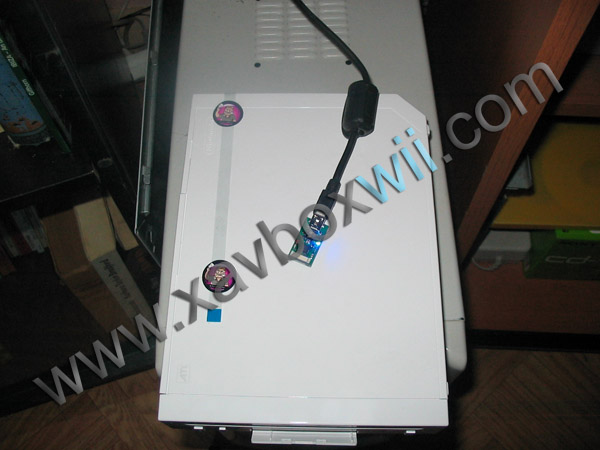

Notez qu'une led rouge s'est allumé ceci temoigne de la bonne détection de la puce

Passons maintenant au flash proprement dit :

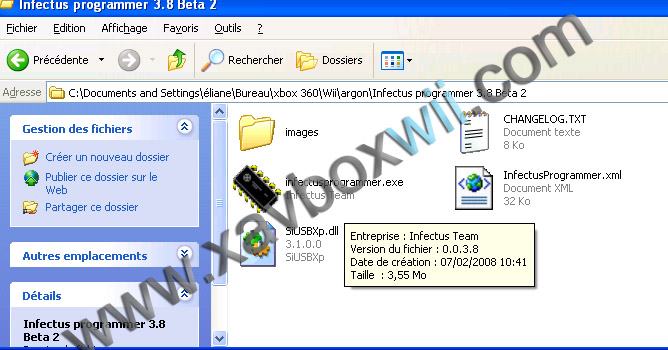

Aller dans le répertoire de l'infectus programmateur que vous aurez dézippé

et cliquer sur infectusprogrammer.exe

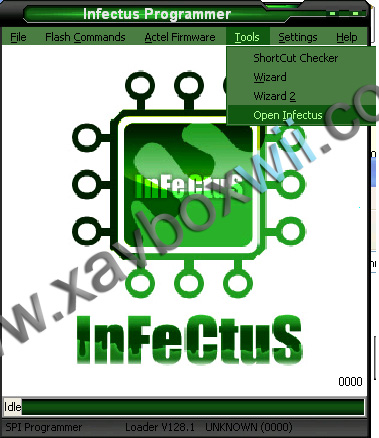

le programme démarre et vous pouvez aller dans le menu tools =>open infectus

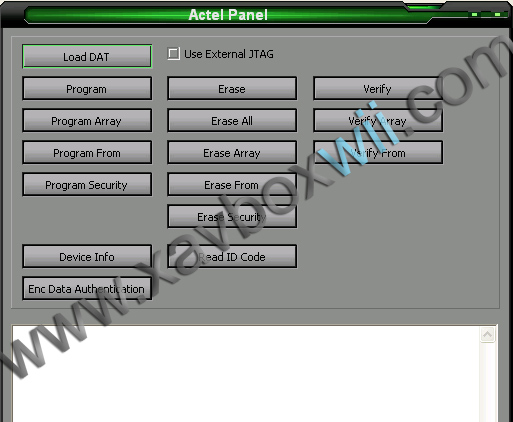

cette fenêtre apparaît

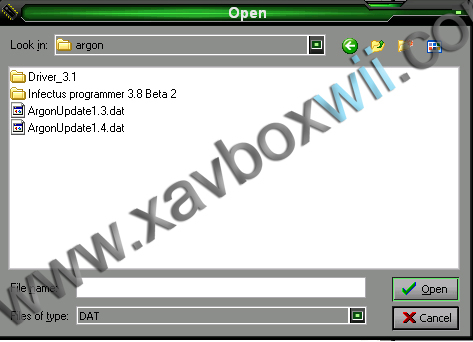

cliquer sur Load DAT , vous allez chercher le fichier dat du firmware argon que vous voulez mettre dans votre puce

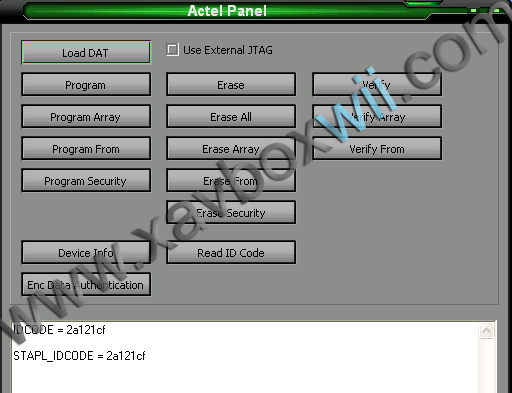

le fichier Dat sélectionné , voici ce qui va vous apparaître à l'écran

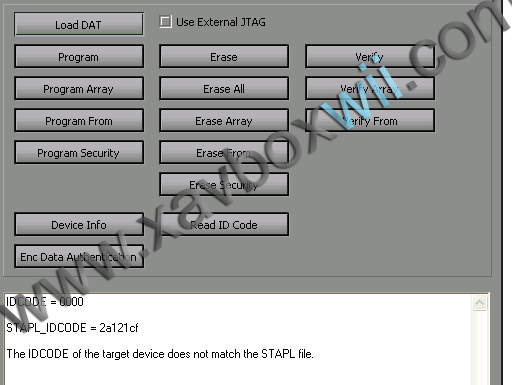

Si vous obtenez cette fenêtre , c'est que vous avez oublié d'allumer votre wii :D

Cliquez sur le bouton « Programm »
Après lecture du firmware original par incrément de 1 , effacement du firmware , écriture du nouveau avec toujours incrément de 1 et vérification du nouveau firmware avec toujours incrément de 1 ( vous pouvez faire un tour ça prends 2 minutes le flash , allez fumer une clope ou bruler un cierge à saint EDF) bref laisser faire et toucher à rien

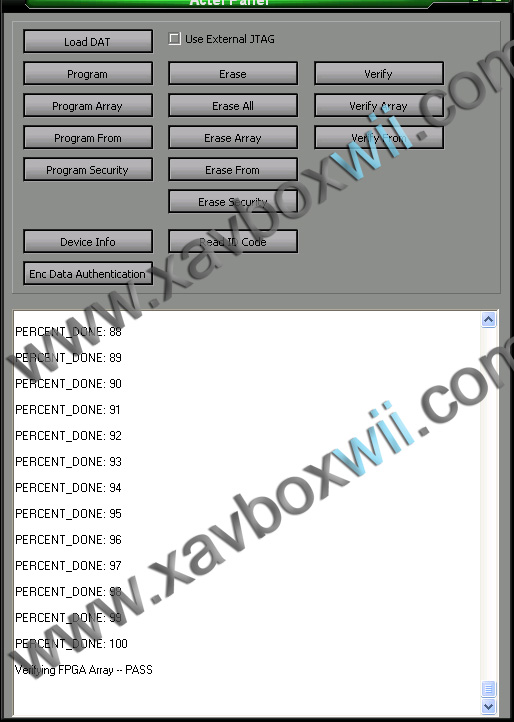

si tout c'est bien passé vous arriverez à ceci

ok ?

vous pouvez éteindre votre wii ,déconnectez le cordon usb de l'injectus et enfin la nappe de connection vous avez fini :D

Il est tout à fait possible de programmer la puce avant de la monter dans la wii la procédure sera la même à ceci prêt que la pas besoin d'alimenter la puce par la wii

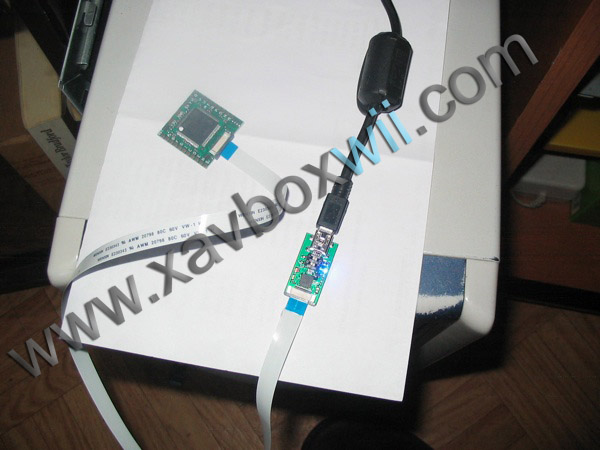

voici une photo

Faire bien attention aux points de contact de la puce en dessous et de l'injectus (raison pour laquelle j'ai mis une feuille de papier en dessous d'eux car la carcasse de mon pc est en métal :D), donc branchez d'abord l'injectus seul pour installation des drivers ceci fait déconnectez l'injectus du pc et branchez la nappe sur l'argon et ensuite l'injectus et ensuite le port usb mini dans l'injectus
les leds bleues et rouges de l'injectus doivent s'allumer
la Led bleue de la puce doit éclairer un max :D (si votre puce est en 1.0)

Suivez la même procédure qu'au dessus pour la programmation
Pendant la programmation l'intensité lumineuse de la led de l'argon va diminuer et complètement s'éteindre à la fin de la programmation quand 'PASS' apparaîtra

Débranchez le cordon usb du programmateur injectus , vous pouvez tranquillement récupérer votre puce elle est programmé avec le firmware de votre choix

Tutorial par xam1311 le 7 février 2008

Si vous n'avez pas de Jtag, vous pouvez également mettre à jour votre puce Argon à l'aide d'une puce Infectus ou de l'Infectus v2

cliquez ici pour voir le tuto
